Твердотопливные котлы это надежные агрегаты в обогреве дома, но в случае использования схемы с циркуляционным насосом их работа зависит от электричества. Так как далеко не все модели имеют возможность поддерживать самотечную систему. Если циркуляционный насос остановится из-за отключения света, котел может перегреться, а трубы лопнуть от избыточного давления внутри них.

Чтобы этого избежать, важно установить бесперебойник (ИБП) или же инвертор для насоса отопления.

Давайте рассмотрим что важно знать и как правильно подключить устройство, выбрать аккумуляторы и обеспечить безопасность системы.

Нужен ли ИБП для отопительного насоса?

ИБП (Источник Бесперебойного Питания) — это устройство, которое не дает электрическим приборам отключиться при пропаже света. Представьте, что это «резервная батарея», которая моментально включается, когда в доме отключают электричество. А так же защищает приборы включённые в нее от перепадов напряжения.

Циркуляционный насос он же насос для отопления. Гоняет горячую воду по трубам, чтобы во всех комнатах было одинаковая температура тепловой жидкости.

Разъясним по-простому представьте что зимой пропало электричество, насос встал, а котел продолжает работать. Вода в котле закипает, давление растет, и система может дать течь или даже повредиться. И если у вас все смонтировано по правилам то, скорее всего, ничего страшного, но когда вы поставили новый котел в систему которой уже более 20 лет. ИБП для насоса отопления не даст этому случиться, он обеспечит насос электричеством даже при отключении света.

Что будет, если не поставить бесперебойник:

1. За 10–15 минут без циркуляции котел на твердом топливе начнет перегреваться. В случае отсутствия самотечной схемы.
2. Из-за резкого скачка давления в случае монтажа систем безопасности начнет выходить давление. А если они отсутствуют, тор могут лопнуть соединения труб или радиаторы, а в худшем случае раздуть сам котел.
3. В доме быстро станет холодно, особенно если отключение света затянется на несколько часов.

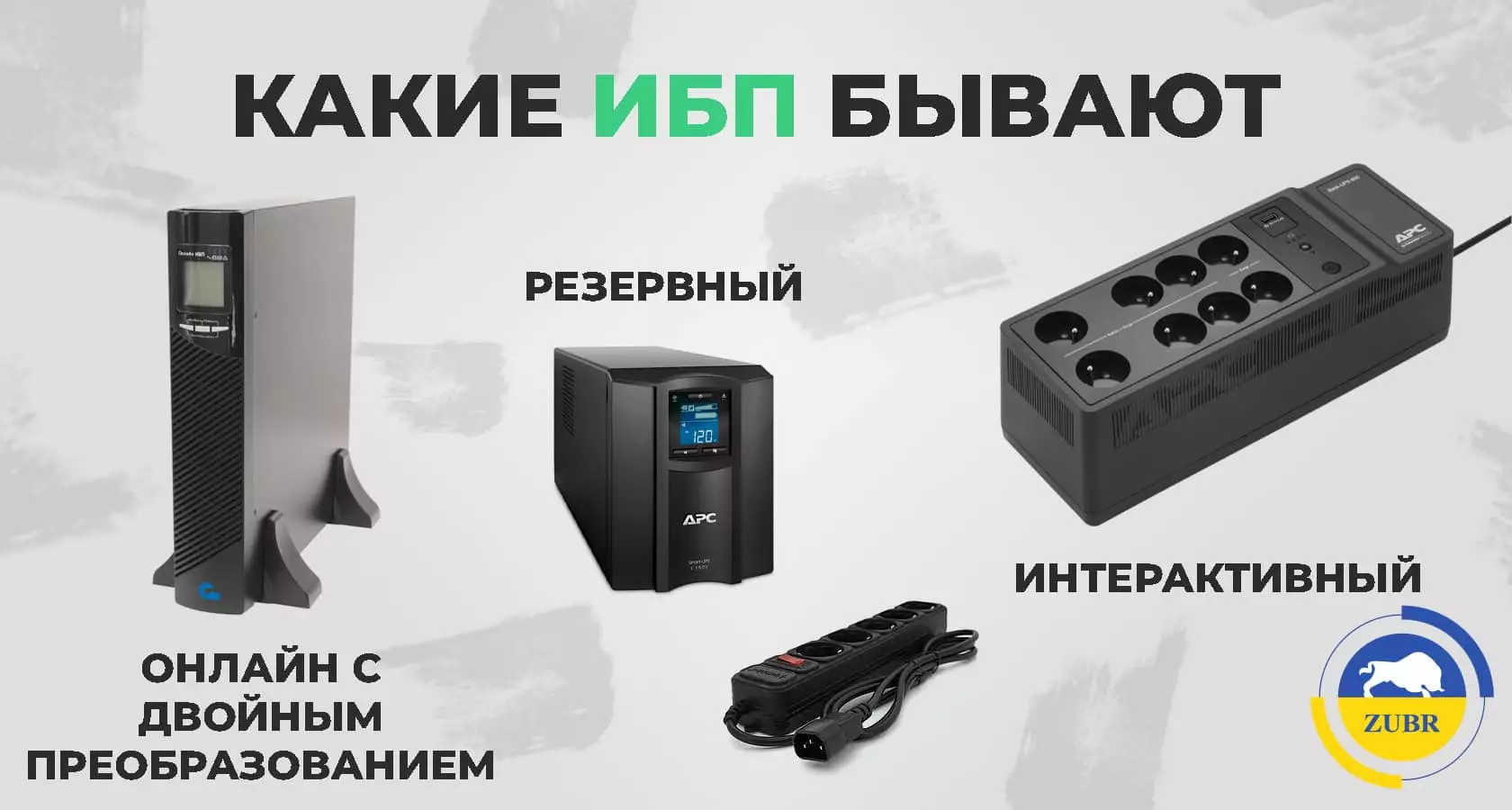

Какие типы ИБП вообще бывают и что лучше выбрать?

По своей конструкции это тот же инвертор с батареей. Они бывают трех видов.

Онлайн (on-line) с двойным преобразованием

Его работа основана на двухэтапном преобразовании энергии. Сначала входное переменное напряжение преобразуется в постоянное с помощью выпрямителя, а затем инвертор снова преобразует его в переменное с идеальной синусоидальной формой(лучше для большинства приборов в доме). Этот процесс не только обеспечивает стабильное напряжение, частоту и форму сигнала, но и заряжает встроенные батареи.

В отличие от резервных и интерактивных ИБП, онлайн всегда питается от инвертора. Это означает, что оборудование получает свое питание без перебоев, даже при скачках или отключении сети. Переход на батареи происходит мгновенно, без задержек или переходных процессов, что критично для чувствительной техники.

Преимущества онлайн:

• Высокое качество выходного напряжения (стабильная синусоида)
• Мгновенное переключение на батареи без задержек
• Защита от всех типов сетевых помех и выбросов
• Возможность компенсации провалов напряжения

Недостатки:

• Более высокая стоимость по сравнению с другими типами ИБП
• Снижение КПД из-за двойного преобразования энергии

Резервный ИБП

Это базовое устройство для обеспечения бесперебойного питания, которое подходит для защиты некритичного оборудования. Его принцип работы прост. При наличии сетевого напряжения прибор питается напрямую от сети, а при его пропадании или выходе за допустимые пределы ИБП переключается на питание от батареи через инвертор.

Преимущества резервных:

• Устройства имеют небольшие габариты и вес.
• Низкая стоимость как самого устройства, так и его эксплуатации.
• Минимальные настройки и обслуживание.

Недостатки резервных ИБП

• Выходное напряжение не регулируется, что может быть проблемой при скачках в сети.
• ИБП не обеспечивает полную защиту от помех и выбросов.
• При работе от батареи форма выходного напряжения отличается от синусоидальной, что может быть неприемлемо для некоторых устройств.
• Время перехода на батарею (2-20 мс) может вызвать кратковременный перерыв в питании.

Интерактивный ИБП

Усовершенствованная версия резервного ИБП, которая добавляет функцию ступенчатой стабилизации напряжения. Это делает его более эффективным в условиях нестабильной сети, сохраняя при этом доступную стоимость.

Преимущества интерактивных:

• Корректирует напряжение в пределах ±25%, защищая оборудование от скачков и провалов.
• Обеспечивает более качественное питание по сравнению с резервными ИБП.
• Сохраняет небольшие габариты и доступную стоимость, но все ж дороже резервного.
• Лучше подходит для сетевого и серверного оборудования, чем резервные ИБП.

Недостатки интерактивных:

• Не обеспечивает такую же точность, как онлайн ИБП.
• Не полностью защищает от всех типов помех и выбросов.
• Время перехода на батарею (около 4 мс) может вызвать кратковременный перерыв в питании.
• Помехи, создаваемые нагрузкой, могут проникать обратно в сеть.

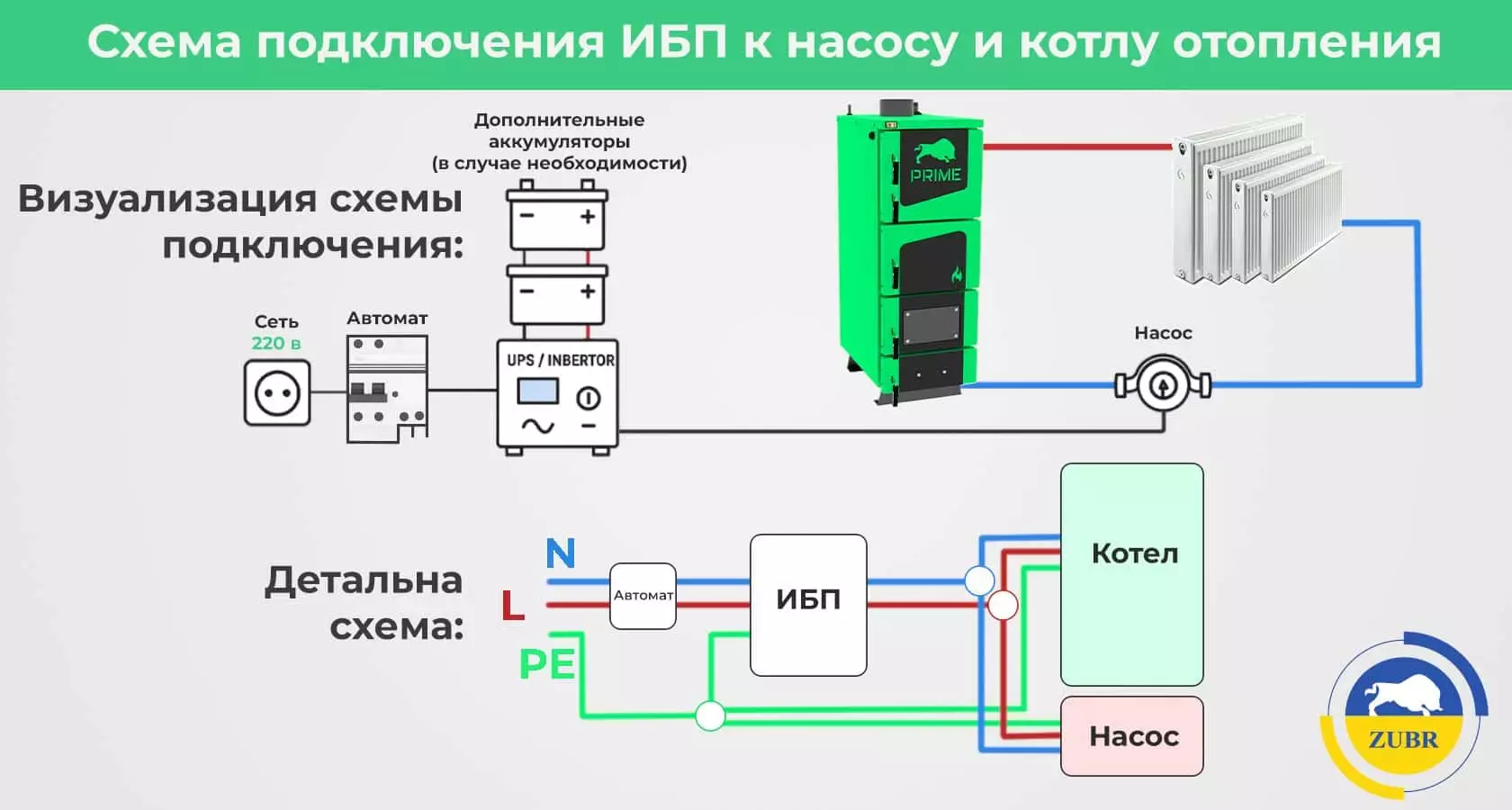

Схема подключения автономного питания к насосу отопления

На самом деле здесь нет ничего сложного.

1. Для начала стоит остановить топить котел если вы его топили и выключить питание насоса из розетки.
2. Найдите сухое место для ИБП. Например, возле стены в котельной, подальше от труб с водой.
   • Если ИБП поддерживает внешние батареи, подключите их проводами с большим сечением не менее 4 мм².
   • Красный провод(+) — к плюсу аккумулятора, черный(-) к минусу. Не перепутайте! Иначе устройство сгорит.
3. Подключение насоса. Большинство ИБП имеет розетки, куда и нужно воткнуть вилку насоса. Однако бывают модели, где есть подключение специальных коннекторов для компьютера в таком случае вам понадобится такой коннектор с переходом к розетке.
4. Подключение к сети. Вставьте вилку ИБП в розетку 220 В.
5. На устройстве загорится индикатор заряда.
   • Проверьте, чтобы батарея начала заряжаться. В случае если они внешние.
6. Проверте отсоединив ИБП от сети — насос должен продолжать работать от аккумулятора.

Самые частые ошибки которых следует избегать

Использование автомобильный(кислотный) аккумулятор вместо специализированного(литиевого).
Машинные батареи рассчитаны на короткие мощные разряды (например, для запуска двигателя), а насосу нужно долгое и плавное питание. Через 100–200 циклов автомобильный аккумулятор может потерять половину своего объёма или сломаться.

Слабые провода.
Если подключить батарею тонкими проводами, они перегреются и расплавятся. Всегда используйте провода минимум 4мм²

Стоит на полу в сырой котельной.
Конденсат или протечка воды могут вызвать замыкание. Лучше разместите устройство на полке или подставке.

Правила расчета мощности ИБП для котла

На любом насосе написано сколько он тратит мощности в час работы к примеру расчета для насоса на 3 мощностях 40 60 80 Вт\ч:

• Пусковая мощность: 80 Вт × 3 = 240 Вт.
• Добавляем запас 20%: 240 + 48 = 288 Вт.

 Подойдет модель на 300–350 Вт.

Сколько проработает насос от аккумулятора?

Если не хотите много считать и вникать в формулы, то знайте что 12в 100 А·ч это примерно 1 квт энергии(на самом деле немного больше, но мы оставляем запас на случай гелиевого аккумулятора и кпд инвертора).

А дальше мы понимаем что наш насос потребляет 80 Вт в час то значит 1 аккумулятора на 100 А·ч хватит на 10-12 часов работы.

Если отключения света частые, купите две батареи по 100 А·ч и подключите их параллельно (плюс к плюсу, минус к минусу). Это увеличит время работы до 24 часов.

Особенности подключения оборудования к резервному питанию

Твердотопливный котел  не может остановиться в один момент. Пока дрова или уголь не прогорят, котел будет нагревать воду. Поэтому ИБП должен держать насос минимум 8-10 часов(или на сколько хватает загрузки вашего котла).

Не подключайте к ИБП лишние приборы. Датчики, вентиляторы или подсветку котла питайте от отдельного блока. Иначе аккумулятор разрядится слишком быстро.

Раз в месяц проверяйте заряд батареи. Если ИБП не используется, аккумулятор теряет 3–5% заряда в месяц. Подзаряжайте его, чтобы не испортить в случае использование внешних батарей и внешней зарядки.

Зимой держите аккумулятор в тепле. На морозе емкость батареи падает на 20–30%.

ИБП для насоса отопления это как страховка для дома. Даже если свет пропадет на сутки, котел будет работать безопасно, а в батареях останется тепло. Не экономьте на аккумуляторах и не забывайте проверять соединения и система прослужит вам десятки лет.
